Всем известно, что кольца есть у Сатурна. Менее известно, что кольца есть у планет-гигантов, таких, как Юпитер, Уран и Нептун. Кольца у этих планет были открыты лишь с помощью космических аппаратов, которые к ним приближались. У планет земной группы - Земли, Марса, Венеры и Меркурия естественных колец нет. Однако в XX веке  у Земли появилось рукотворное кольцо.

Это земное  кольцо, располагается на расстоянии 36 000 км от поверхности Земли и составлено из множества геостационарных спутников, находящихся все время строго над одной и той же точкой нашей планеты.  Расстояние в 36000 км очень велико. Поэтому аппараты, которые имеют размеры не более нескольких метров, невооруженным глазом, да и с помощью небольших оптических телескопов, разглядеть невозможно.

Но в радиодиапазоне на частоте, на которой геостационарные спутники передают данные, разглядеть эти спутники оказалось возможным. Это сделал с помощью собранной собственными руками антенны, принимающей сигналы на частоте 10 ГГц (длина волны примерно 3 см), Евгений Ронов,  который передал Лаборатории космических исследований и поставил на крыше УлГУ антену, принимающую  изображения с метеорологических спутников. На сайте выставляются эти снимки из Космоса. К этому проекту планируется привлечь студентов и школьников.

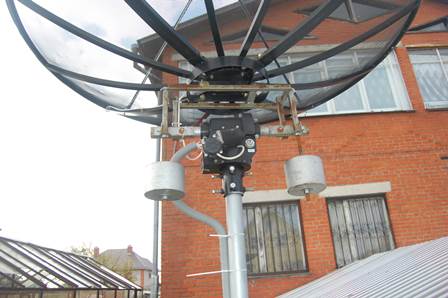

Новая антенна Евгения Ронова на фотографии:

Такая антенна представляет собой по сути радиотелескоп, который работает на длине волны 3см. Антенна сканировала видимую часть неба над горизонтом от направления на восток до направления на запад. Интенсивность радиоизлучения, приходящего из космоса в направленни точки на небе, в которую в данный момент смотрит антенна, можно отобразить на фотографии точкой, яркость которой пропорциональная этой интенсивности. В результате Евгений получил изображения, представленные ниже, а одно - в начале страницы.

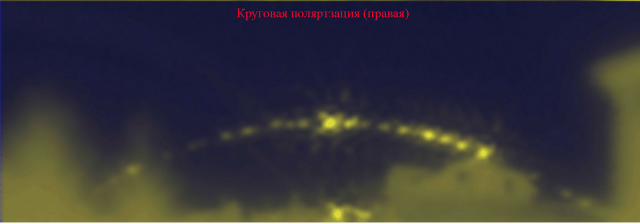

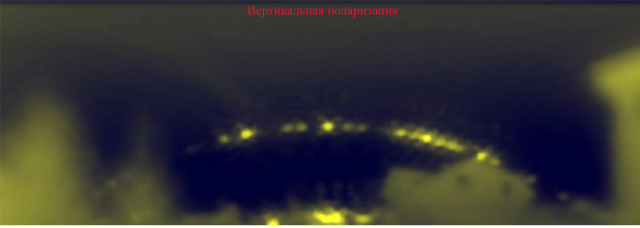

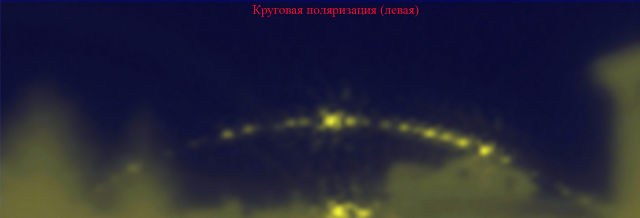

Изображения получены для излучений, которые имеют четыре типа поляризации - вертикальную, горизонтальную и две круговых (левую и правую). На изображениях хорошо видно ожерелье из геостационарных спутников. Это означает, что Земля имеет собственное кольцо и это кольцо - рукотворное!

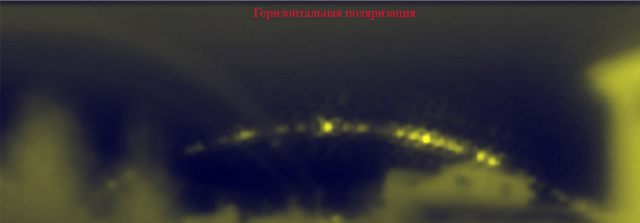

Кроме этого, на изображении есть несколько интересных деталей. На снимке с горизонтальной поляризацией выше и слева от кольца видна еще одна слабая дуга. Оказалось, что это провода линии электропередач, расположенной недалеко от станции приема. Другие размытые объекты - это деревья и дома, расположеннные рядом со станцией. У нас возникло обсуждение с Евгением проблемы объяснения того, что окружающме предметы - дома, деревья провода и т.д., подсвечены каким-то излучением на частоте 10 ГГц, что и позволяет их видеть. Есть несколько гипотез. Желающие могут присоединится к обсуждению этой проблемы.

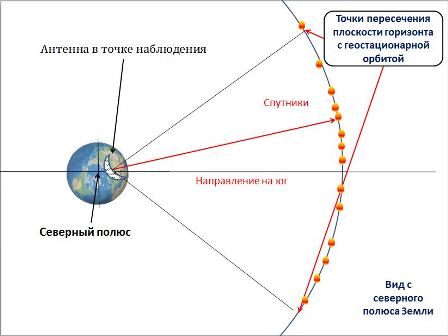

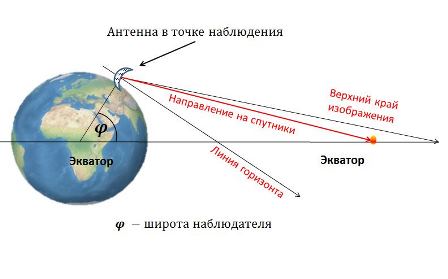

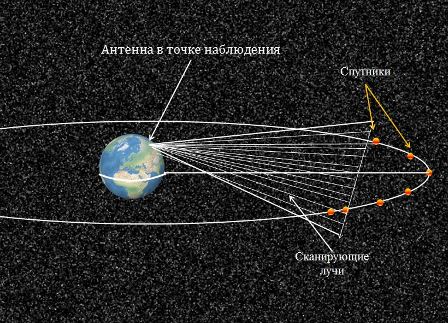

Для более ясного понимания картинки, которая получена Евгением, ниже представлены две схемы, которые объясняют геометрию наблюдений кольца Земли.

Дополнительную информацию о проделанной работе Евгением Роновым можно получить на сайте.

Через несколько дней Евгений Ронов получил еще несколько замечательных снимков кольца геостационарных спутников. На этих снимках видно Солнце так, как оно выглядит в радиодиапазоне на частоте 10 ГГц.

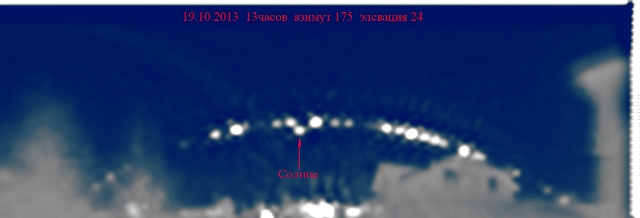

19.10.2013  13 часов. Азимут Солнца 175 град. Элевация (возвышение над горизонтом) 24 град.

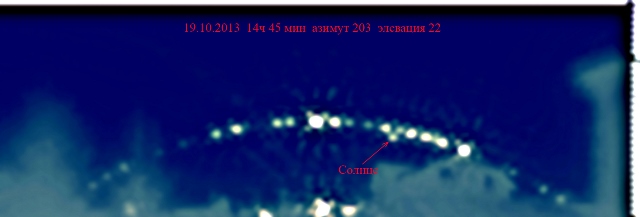

19.10.2013  14 часов 45 минут. Азимут Солнца 203 град. Элевация (возвышение над горизонтом) 22 град.

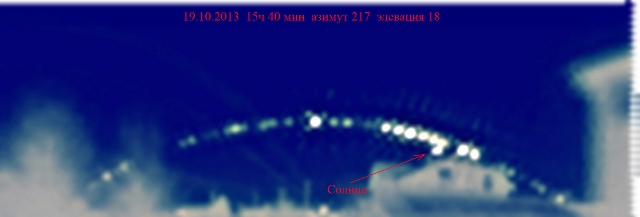

19.10.2013  15 часов 40 минут. Азимут Солнца 217 град. Элевация (возвышение над горизонтом) 18 град.

На изображениях стрелками показано положение Солнца по отношению к геостационарным спутникам. В данное время года Солнце располагается чуть ниже кольца геостационарных спутников. Самым замечательным является то, что яркость Солнца в этом диапазоне сравнима с яркостью спутников. Это подтверждает известный факт, что Земля в радиодиапазоне уже несколько десятков лет светит ярче Солнца. Если у ближайших к нам звезд есть разумные существа, которые могут в радиотелескопы наблюдать наше Солце, то они возможно видели "странность" - появление рядом со звездой в нашей системе мощного источника радиоизлучения. Может быть, это их озадачило...

Дополнительные снимки от 4 ноября 2013 года

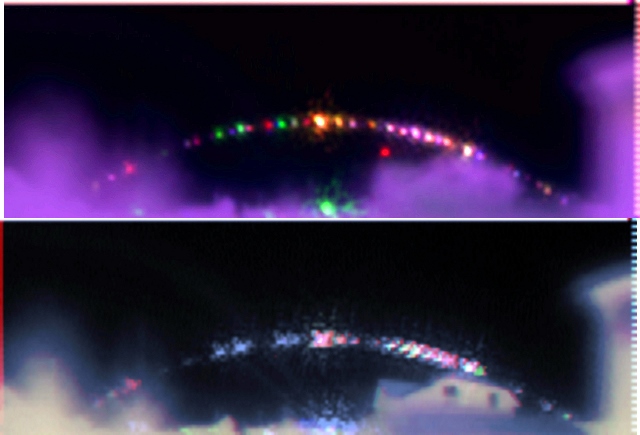

На верхнем снимке лучше видны спутники, а очертания домов сильно размыты.
На нижне снимке наоборот, спутники сильно размыты, а очертания домов видны хорошо.
В первом случае конвертер (преобразователь радиоизлучения) был установлен точно в фокусе антенны (тарелки),
а во втором отодвинут дальше на 25 мм.
На верхнем радиоснимке, ниже спутников, над крышей дома, красный кружок - это Солнце.
Нижний радиоснимок сделан после захода Солнца, по этому его не видно.


Евгения Ронова и Лаборатория космических исследований.
